大型電動門扉　特集

　洋画に出てくるような豪華なスイング門扉から,工場や事務所等で使用される大型引き戸電動門扉まで。手作りだから好きな寸法、好みなインで製作出来ます。高耐久な業務用モーター使用。電源はＡC100Vです。リモコン送信機は標準で２コ付属。多種多様なシステムを組む事が出来ます。

観音開きも引き戸もノンレール仕様も多種多様な門扉をご案内

観音開き電動門扉特集

大型門扉スウィング門扉

Model　KH-001

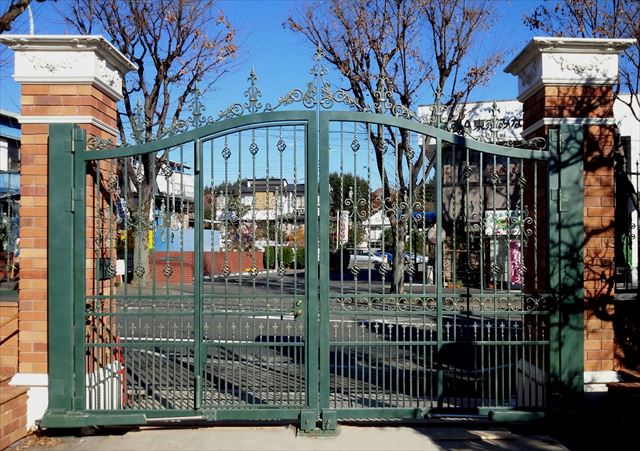

Model　KH-004

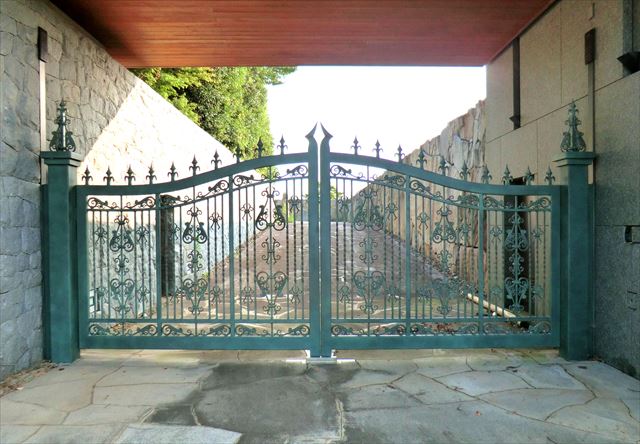

Model　KH-005

Model　KH-007

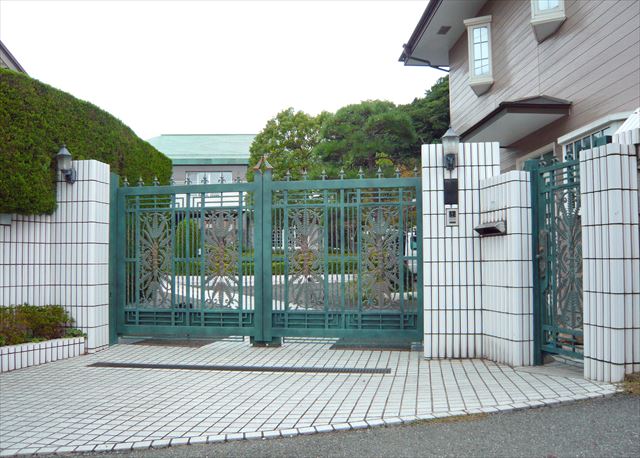

Model　KH-029

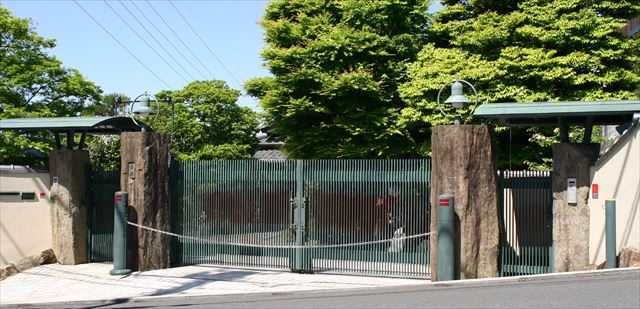

Model　KH-064

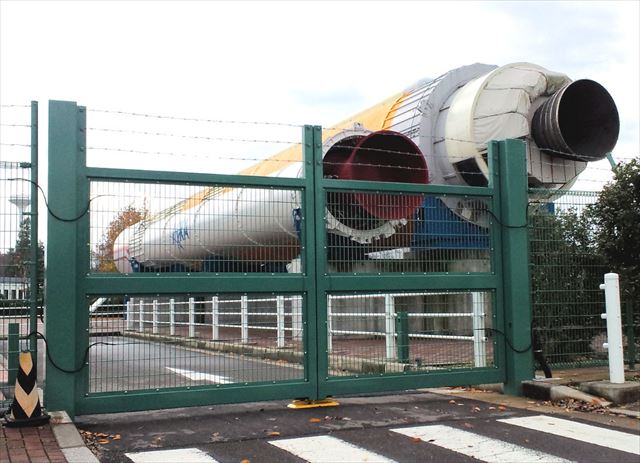

Model　KH-054

観音開き電動門扉電動装置の詳細

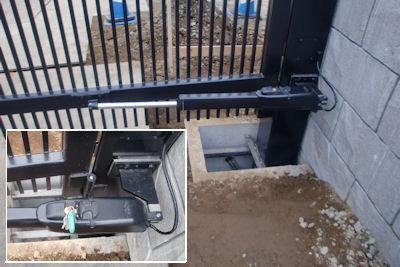

観音開き用
アーム型駆動装置

ボールネジ式。
油圧式では無いのでメンテナンスが容易です。手動と電動を切り替える回転ハンドルは防犯対策として施錠出来ます。

観音開き用
制　御　盤

制御盤は門扉の脇に設置　します。
防犯対策としてケースは施錠出来ます。高耐久なステンレス製

リモコン送信機

・標準付属
リモコン送信機
２コ付属
・便利な電源スイッチ付き
・ボタン電池式

テンキーボタン

・テンキー解錠ボタン
　（オプション）
・ランダムテンキー
4桁の暗証番号にて開門が出来ます。バックライト付

安全対策について

門扉のタイプ別センサー
観音開き片開きタイプ	１．補助光線センサー

センサーの説明
補助光線センサーとは	開口の両脇にセンサーの柱を立てます。このセンサーを遮断する事で開閉動作を停止または動作させなくします。このセンサーを門扉を挟んで、内外に1対づつ設置します。

ループコイルセンサー

センサーの説明
ループコイルセンサーとは		床にループ状に電線を埋設し床舗装を仕上げます。その上に車が停車するとセンサーが電磁差を感知して電動門扉を開門させます。無条件で開門する場合に便利です。

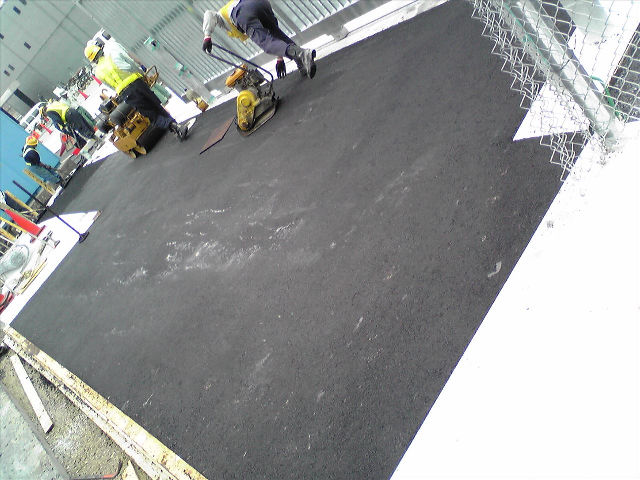

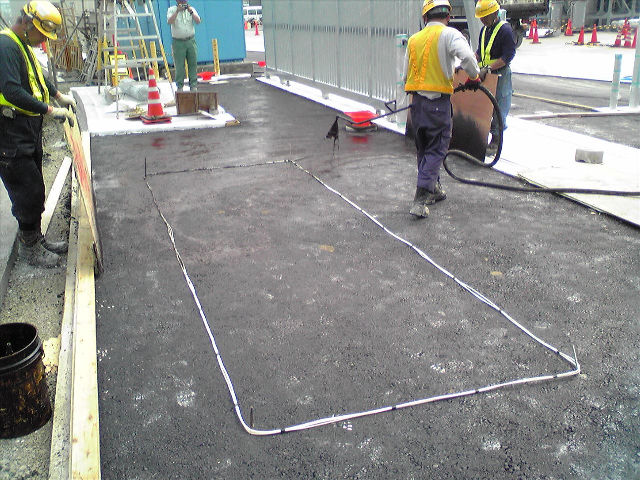

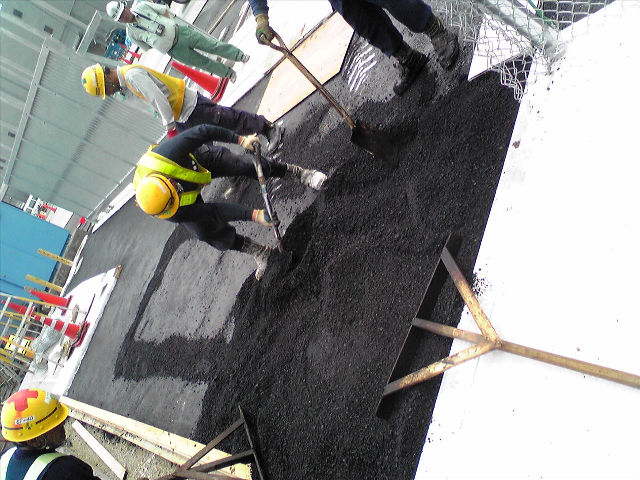

１．センサーとなる　電線を配置	２．配線の上に仕上げの　アスファルトを施工します。	３．仕上がり。　埋設後の床

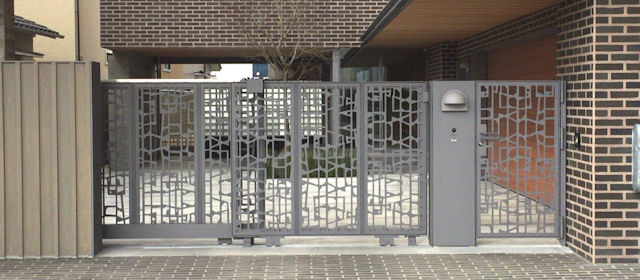

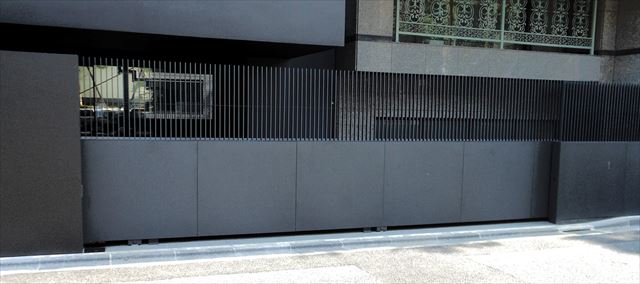

引き戸電動門扉特集

大型門扉スライディング門扉

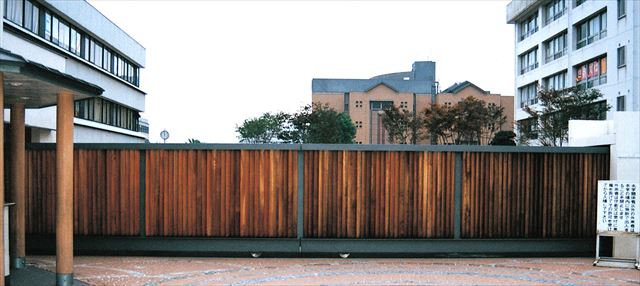

Model　HD-073

Model　HP-153

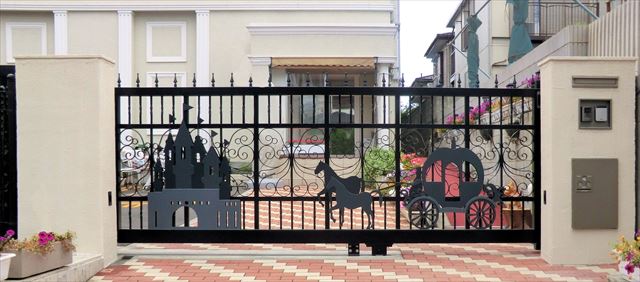

Model　HD-001

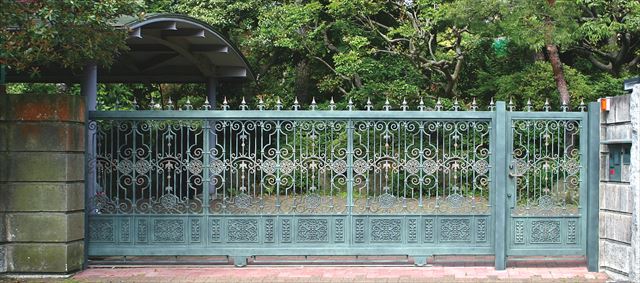

Model　HD-007

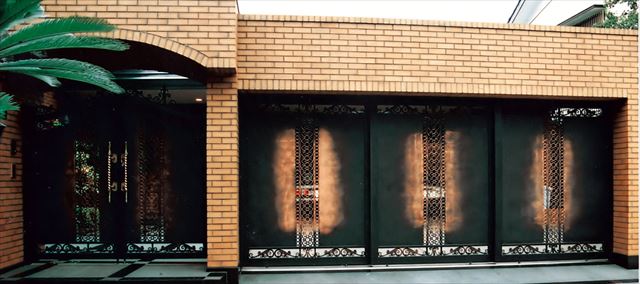

Model　HD-016

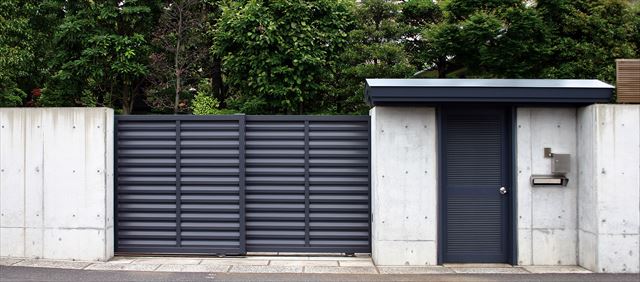

Model　HD-020

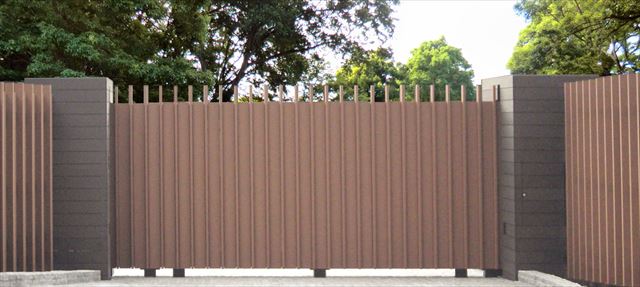

Model　HD-032

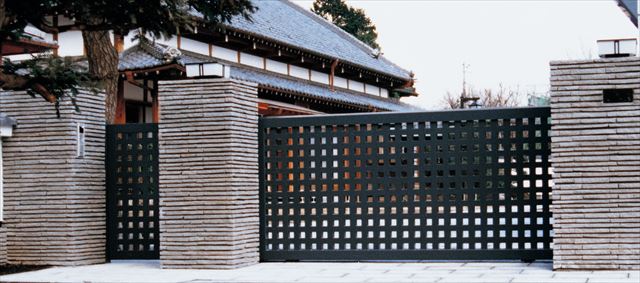

Model　HD-019

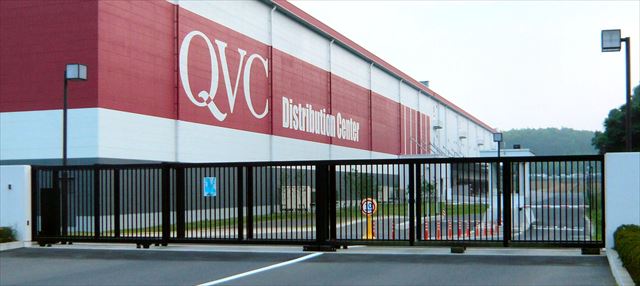

Model　HD-045

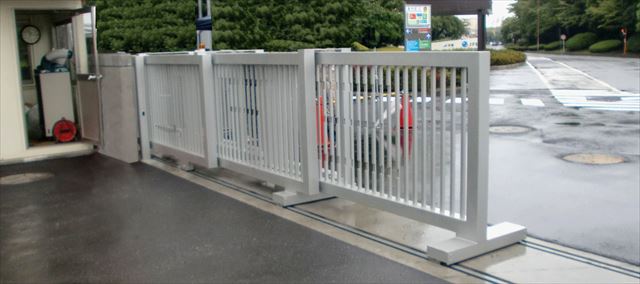

Model　HD-049

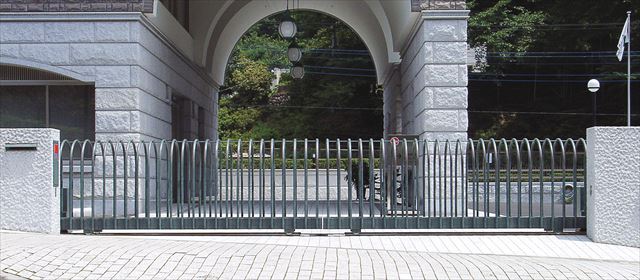

Model　HD-070

Model　HD-073

引き分け片引き電動門扉機器の写真

引戸用制御盤
エンジンケース

制御部（写真上部）と駆動部（写真下部）を一体化。
防犯対策としてケースは施錠出来ます。高耐久なステンレス製

リモコン送信機

・標準付属
リモコン送信機
２コ付属
・便利な電源スイッチ付き
・ボタン電池式

テンキーボタン

・テンキー解錠ボタン
　（オプション）
・ランダムテンキー
4桁の暗証番号にて開門が出来ます。バックライト付

安全対策について

門扉のタイプ別センサー
引き戸　吊り戸　タイプ	１．補助光線センサー２．負荷電流センサー

センサーの説明
補助光線センサーとは	開口の両脇にセンサーの柱を立てます。このセンサーを遮断する事で開閉動作を停止または動作させなくします。このセンサーを門扉を挟んで、内外に1対づつ設置します。
負荷電流センサーとは	門扉に障害物が接触した場合に、その付加がモーターへ伝わります。モーターに負担がかかることで電流が変化し、その変化を以て停止またはリターンします。

電動門扉の駆動方法

電動装置は、どのような仕組みで動いているのでしょう？
観音開き（ｽｲﾝｸﾞｹﾞｰﾄ）と引き戸（スライディングゲート）の
主要な構造、駆動装置をご紹介します。

観音開き・片開きの
駆動装置　その①
アーム式駆動装置（主要な方法です）三角形を構成する駆動装置の1辺が伸縮する事で門扉が開閉します。伸縮する仕組みには、油圧式とボールドネジ式が御座います。

観音開き・片開きの
駆動装置　その②
軸回転式駆動装置
床下に設置した駆動装置の軸にピポットヒンジの下部軸を接合し開閉します。
＊配水設備が必要になります。

引き戸・引き分け戸の
駆動装置　その①
　チェーン駆動装置（主要な方法です。）
門扉の長手方向にチェーンを取り付け戸袋側に固定
した駆動装置でチェーンを回転させ開閉します。

引き戸・引き分け戸の
駆動装置　その②
　Vベルト駆動方式
戸袋側に門扉と同じな分の回転ベルトを設置し門扉の戸尻と固定します。ベルトが回転する事で開閉します。

引き戸・引き分け戸の
駆動装置　その③
　ラックギヤ方式
門扉の長手方向に棒状の戸車を付け駆動装置の歯車を回転させ開閉します。

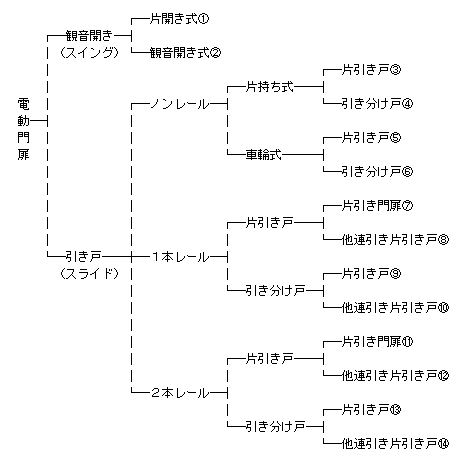

イラストで紹介　電動門扉の仕組み

①片開門扉	②観音開門扉

③ノンレール片持式片引門扉	④ノンレール片持式引分門扉

⑤ノンレール車輪式片引門扉	⑥ノンレール車輪式引分門扉

⑦1本レール片引門扉	⑧1本レール2連式片引門扉

⑨1本レール引分門扉	⑩1本レール2連式引分門扉

⑪2本レール片引門扉	⑫2本レール2連式片引門扉

⑬2本レール引分門扉	⑭2本レール2連式引分門扉

⑮吊り戸式片引門扉	⑯吊り戸式2連片引門扉

⑰吊り戸式引分門扉	⑱吊り戸式2連式引分門扉
