E. 大型門扉、引き戸門扉の戸車交換
最近、扉を引くと重くなってきた。こんな症状は、戸車交換の時期です。
戸車の寿命は、5年から10年です。
交換の際は、長持ちをするベアリング入り重量戸車をお勧めします。
|
戸車、レール修理の一例をご紹介します。
|
|
|

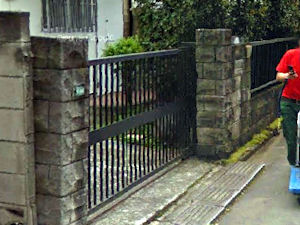

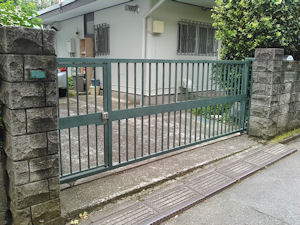

1.戸車交換をする門扉を作業する場所へ移動します。 |
|

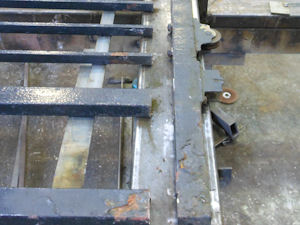

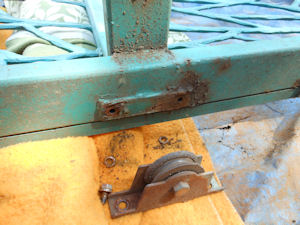

2.古い戸車を撤去します。重たい扉を長く支えていた戸車は、大分痩せていました。 |
|
|
|
3.新戸車の力板を溶接し、力板と戸車をボルトにて固定します。
|
|

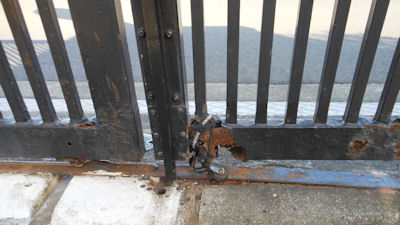

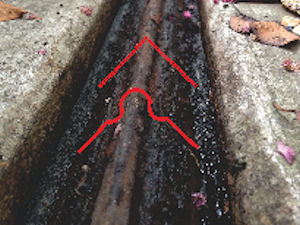

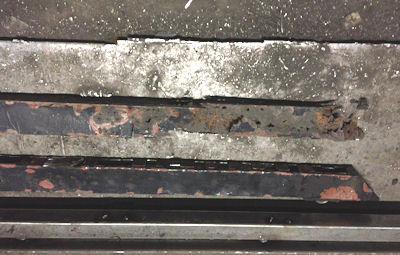

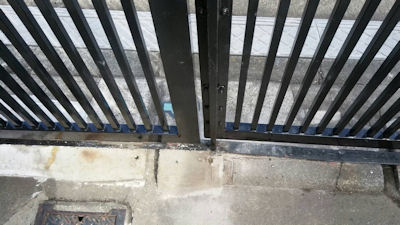

4.戸車の形状にすり減った既存レール。これ程、すり減ると相当門扉の開閉も重なります。 |
|
|
|

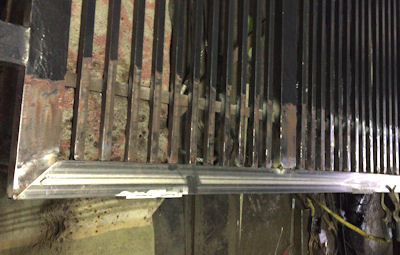

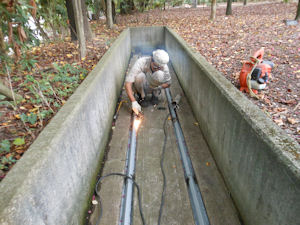

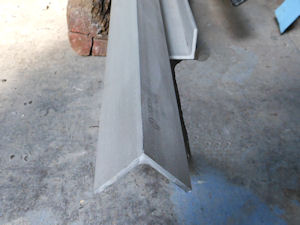

5.すり減った既存レールの上に、ステンレス製のアングルレールを溶接します。 コレが新レールとなります。 |
|

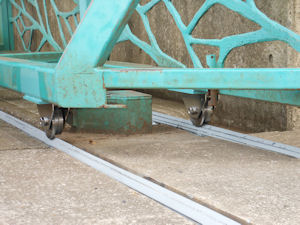

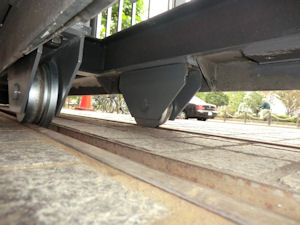

6.新規アングルレールレールも戸車もステンレス。堅いモノ同しで重たい門扉も軽く動きます。 |
|
|
|

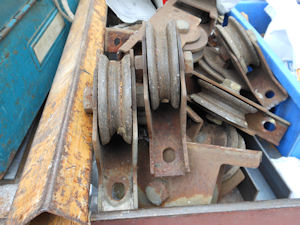

7.撤去した戸車。
こちらも、最初の形が想像出来ない程ガバガバニすり減っています。 |
|

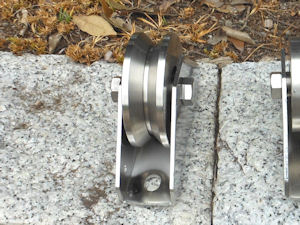

8.新規重量用ベアリング入り戸車。 サビ、摩耗、耐荷重、耐久性に優れたステンレス重量戸車です。 |
|
|
|
|
10.別例1として

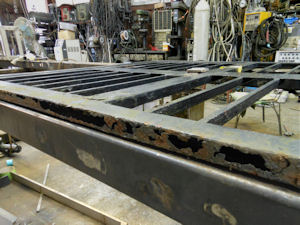

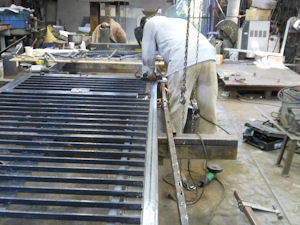

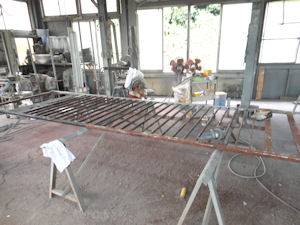

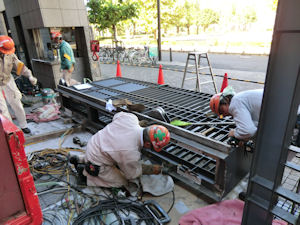

作業スペースが広く取れれば寝かして取り付け作業を行います。 |
|
|
|

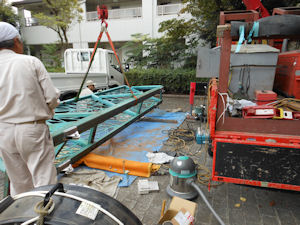

11.別例2

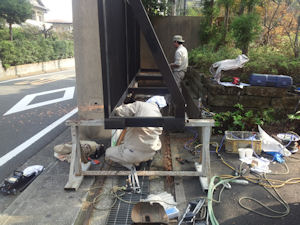

作業スペースがない場合は架台に載せて作業を行います。 |
|
12.カタクラオリジナル
重量戸車の御紹介
重量用ボールベアリングが2コ入り。ハイスペックな重量用戸車。重量のある門扉に大変優れた戸車です。 |
|
