アルミ既製品門扉の「錠」の
交換製品をお探しのお客様へ
|

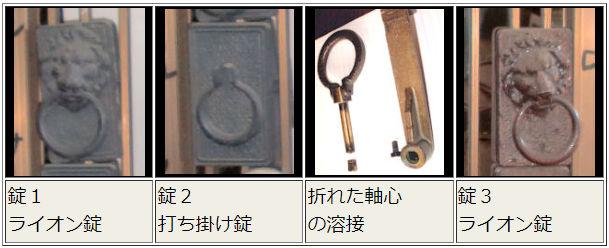

既に販売が終了されている錠（参考写真） |
| 門扉取り付け後、10年を過ぎると、打ち掛け錠（内側にアーム状の棒をくるんと回し施錠するタイプ）のアーム部分が折れる場合が多く有ります。 折れたアームは、溶接しても同じ場所が折れやすくなり、修理が出来ません。また、中の軸心が痩せて空回りする症状が出ます。同じ商品を探してもメーカーに在庫がなく、交換が出来ない場合が多くあります。そこで汎用性の高い錠、「汎用錠」を紹介させて頂きます。 |
|
|
| 取り替え用の「錠」を３タイプ＋ライオン錠新古品を用意しました。 |
| 1.格子タイプ |
門扉の縦格子に挟み込むタイプ
鍵は有りません |
かまち
2.框タイプ |
框（門扉の枠）に挟み込むタイプ
鍵付き |
| 3.ライオン錠タイプ |
挟み込む下地があるタイプ
鍵は有りません。
「小サイズ」 ライオン錠の代替え商品 |
| 4.ライオン錠 |
「新古品」です。古いのですが未使用です
＊申し訳有りません。完売です。 |
|
１．縦格子タイプ（鍵なしタイプです）
|
材質：アルミ鋳物製
●色 ：オータムブラウン●材質：アルミ鋳物
●左右勝手共用●鍵は有りません
縦格子の門扉に挟み込んで取り付けを行います。
|
|
| ■価格 |
| |
本体価格 |
１８，０００ |
円 |
| |
送 料 |
２，０００ |
円 |
| |
代引き手数料 |
６００ |
円 |
| −−−−−−−−−−−−−−−−−−−−−− |
| |
合 計 |
２０，６００ |
円（税別） |
|
＊１．横浜市内の標準取り付け交換工事 価格20,000円
消費税は別途です。
門扉加工費が発生する場合は別途費用が掛かります。
＊２．店舗にて購入にされる場合は、
本体価格のみとなります。
不在の場合が御座います。
来社の際は、お電話をお電話を下さい。）
|
|
| １−２ 各写真 |
 |
 |

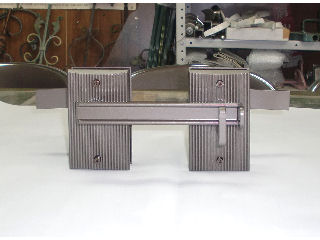

| １．正面の写真 |
２．内部は単純な構造です。 |
 |
 |
| ３．内側の写真 |

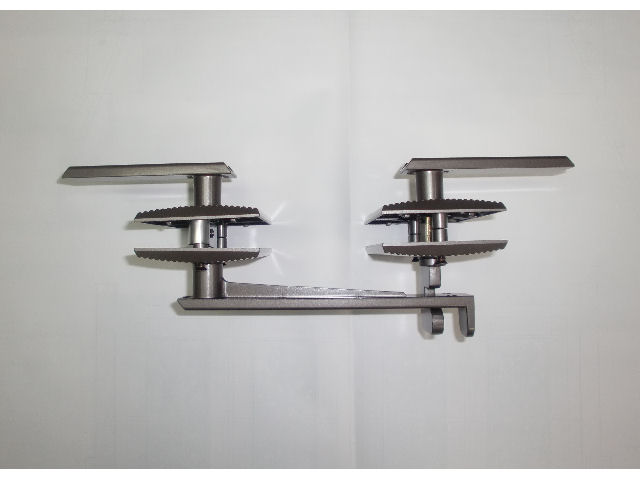

４．上部から撮影 |

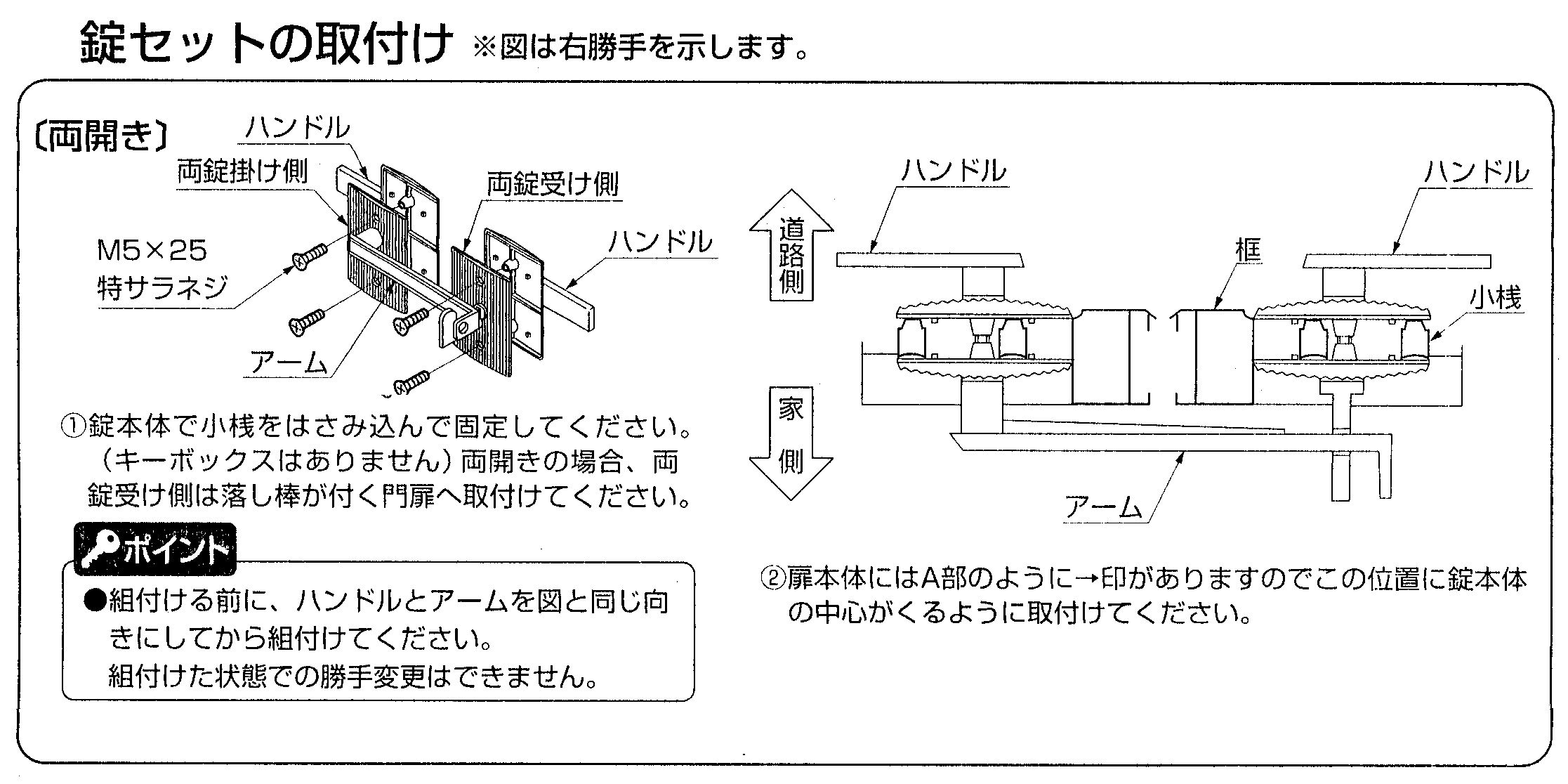

１−３取り付け用の図面
(ダブルクリックをするとPDFファイルが開けます) |
図面 |

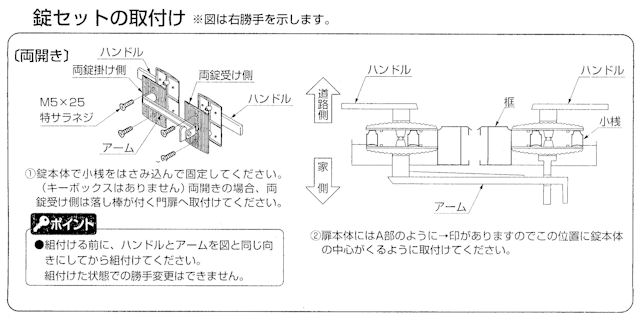

■ＤＩＹ日曜大工を
検討されている方へ）
この錠は、門扉の縦格子に錠を挟み込みネジを締めます。構造は単純です。
＊注意しなければならないのは、格子のピッチに挟み込める寸法か否かです。左記に図面を用意しました。各寸法を確認してから、ご注文下さい。 |
|
 |
|
２．框(扉枠)タイプの説明（鍵付きのタイプ）
|
色：マイルドブラック
材質：アルミ鋳物●左右勝手共用
門扉の枠にに挟み込んで取り付けを行います。 |
|
| ■価格 |
| |
本体価格 |
１８，０００ |
円 |
| |
送 料 |
２，０００ |
円 |
| |
代引き手数料 |
６００ |
円 |
| −−−−−−−−−−−−−−−−−−−−−− |
| |
合 計 |
２０，６００ |
円 （税別） |
|
＊１．横浜市内の標準取り付け交換工事 価格20,000円
消費税は別途です。
門扉加工費が発生する場合は別途費用が掛かります。
＊２．店舗にて購入にされる場合は、
本体価格のみとなります。
不在の場合が御座います。
来社の際は、お電話をお電話を下さい。） |
|
| ２−１ 各写真 |
 |
 |

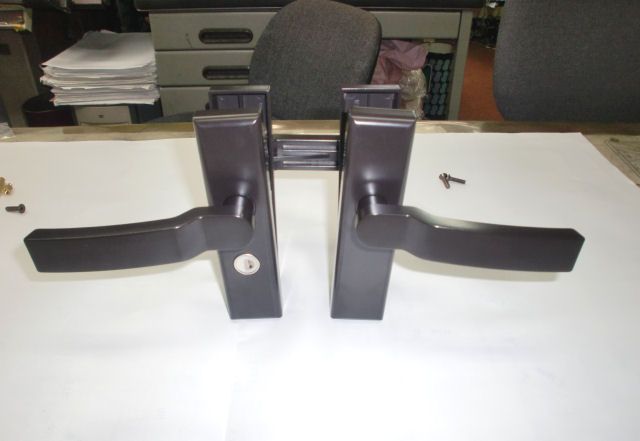

| １．正面から見た写真 |
２．側面から見た写真 |
 |
 |

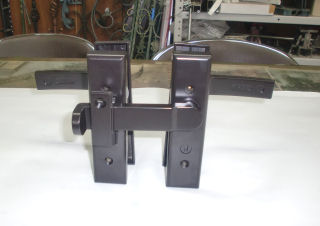

| ３．後ろから見た写真 |

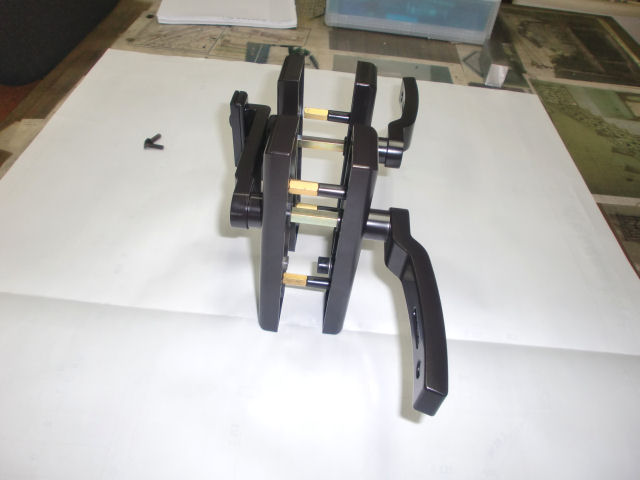

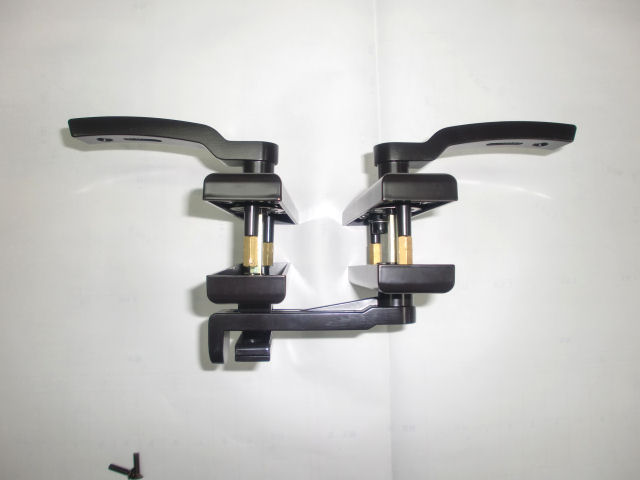

４．上部から見た写真 |

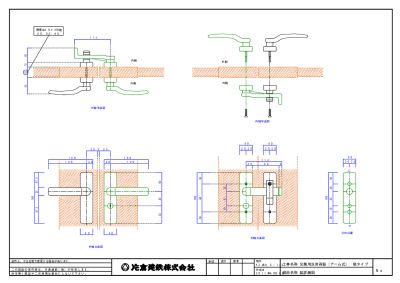

２−２ 取り付け用の図面
(ダブルクリックをするとPDFファイルが開けます) |
図面

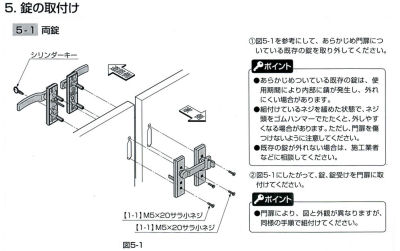

■ＤＩＹ 日曜大工を検討されている方へ
この錠は、門扉の框に挟み込みネジで締め込みます。
構造は単純です。
＊注意しなければ、ならないのは枠の厚みとアームと受けの距離。左記に図面を用意しました。各寸法を確認してから注文下さい。 |
|
|
３．ライオン錠「小」の代替え商品の説明
|
材質：アルミ鋳物製
●色：ブロンズ● 材質：アルミ鋳物●左右勝手共用
＊鍵は有りません。 |
ライオン錠は、1種類では有りません。当時流行ったお陰で、各メーカーが年代、シリーズによって寸法、挟み込まれていた下地形状、厚みがマチマチです。既に廃業したメーカーすらあります。
ライオン錠を分解すると、ハサミこまれていた扉の下地が見られます。その下地がマチマチな形状をしています。このマチマチの下地を気にせずサンドイッチ出来るプレートを用意しました。マチマチの下地にある程度汎用的に取り付けが出来ます。
中には、穴が合わないケースがあります。お客様にてマチマチの下地に新錠の固定ビス用の穴をドリルで開けて頂く場合もあります。（門扉はアルミなので割と簡単に開きます。）またプレートそのものの大きさが合わない場合もあります。この場合は、サンダーにてプレートを切って下さい。
注意として、必ず図面をダウンロードしてお客様の扉に合うか確認をして下さい。
＊仕事自体は簡単ですが自身の無い方は弊社にお任せ下さい
|
| ■価格 |
| |
本体価格 |
３０，０００ |
円 |
| |
送 料 |
２，０００ |
円 |
| |
代引き手数料 |
６００ |
円 |
| −−−−−−−−−−−−−−−−−−−−−− |
| |
合 計 |
３２，６００ |
円 （税別） |
|
＊１．横浜市内の標準取り付け交換工事 価格20,000円
消費税は別途です。
門扉加工費が発生する場合は別途費用が掛かります。
＊２．店舗にて購入にされる場合は、
本体価格のみとなります。
不在の場合が御座います。
来社の際は、お電話をお電話を下さい。 |
|
| ３−２ 各写真 |
 |
 |

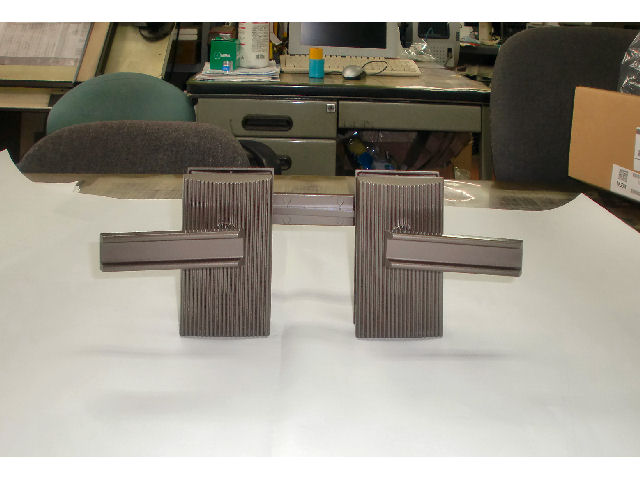

| １．外側（正面）写真 |
２．内側の写真 |
 |
 |

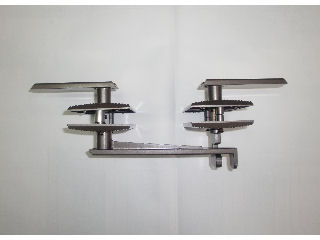

| ３．上部写真 |
４．側面写真 |
 |
|

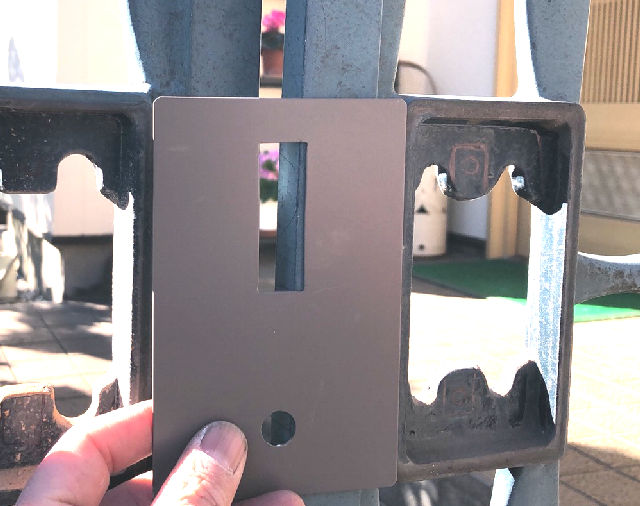

| ５．プレートの写真 |

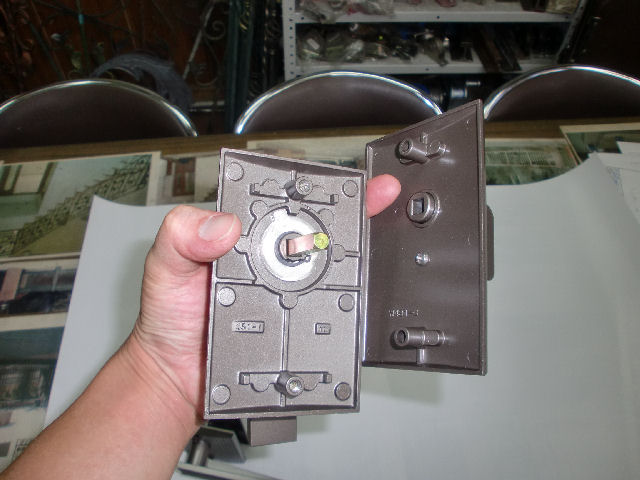

６．内部は単純な構造です。 |
 |
 |
| ７．（例）加工前 |
８．（例）加工後 |

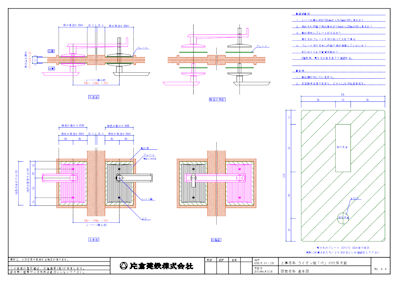

３−３ 取り付け用の図面
(ダブルクリックをするとPDFファイルが開けます) |
図面 |
|
４．ライオン錠の「新古品」
|
新古品（未使用）YKK APの商品です。メーカーでは生産終了しています。
ライオン錠「大」と「小」が御座います。
＊必ず図面を確認して取り付け可能か確認をして下さい
購入後の返品は出来ません。 |
＊１．横浜市内の標準取り付け交換工事 価格20,000円
消費税は別途です。
門扉加工費が発生する場合は別途費用が掛かります。
＊２．店舗にて購入にされる場合は、
本体価格のみとなります。
不在の場合が御座います。
来社の際は、お電話をお電話を下さい。）
|
|
| 商品番号 |
4−1 |
| 大きさ区分 |
ライオン錠「小」 |
| 色 |
ブロンズ |
| 鍵 |
鍵なし |
| 価 格 |
ライオン錠の「大」、「小」を長らく商品を
掲載していましたが、お陰様で完売しました。 |
| 図 面 |
PDFダウンロード |
| 写 真 |
|
|
| ■購入方法 |
| １． |
直接購入 |
直接販売いたします。
羽沢工場に来社下さい。
留守の場合が有りますので必ず、
ご連絡頂いてから来社下さい。
|
| ２． |
クロネコヤマト
着払い配達 |
「○○○タイプの錠を注文します」
＋お送り先＋連絡先を書いて
下記宛先にＦＡＸを入れて下さい。
ＦＡＸを注文書のかわりとして、
着払い発送を致します。 |
| 所在地 |
神奈川県横浜市神奈川区羽沢町４７−４ |
| 社 名 |
片倉建鉄株式会社 羽沢工場 |
| 電 話 |
０４５−３８１−５５６６ |
| Ｆ Ａ Ｘ |
０４５−３８１−５５６８ |
|
日曜大工で取り付けをお考えのお客様へ
対応する錠の図面をダウンロードし図面を確認して下さい。汎用性が高いといっても取り付け出来ない場合も有ります。取り付けがお客様の門扉に可能か十分判断して下さい。ドライバー１本で、簡単に取り替えが出来る場合と、門扉を加工(切削、ドリル加工)をしないと取り付けが出来ない場合も有ります。加工が必要な場合は、素人の方にはお薦めしません。販売後の返金は出来ませんので、予め後了承下さい。 |
該当が無い場合は手作りで打掛を作ります。
大きさも自由。くるんと回して南京錠にて施錠します。
（既存門扉を生かしての場合最終手段はコレ）
 |

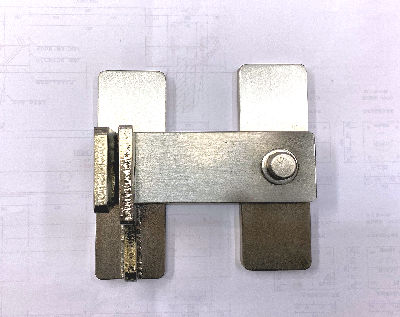

手作り打掛錠
１
ステンレス製
ヘアーライン
仕 上 |
 |
手作り打掛錠
２
門扉に合わ
せるため白
色に塗装し
ました。 |
|
